高精度CNC旋盤

Miyano

GN3200W

将两台GN-3200型的功能集中为1台。实现了生产性的进一步提高

高精度、省空间、高速装载的GN-3200。通过将两台的功能集中在1台上，实现了生产性的提高。此外，机械宽度比本公司以往机型浓缩了33%，所用占地面积也削减了27%，成功实现了省空间化。

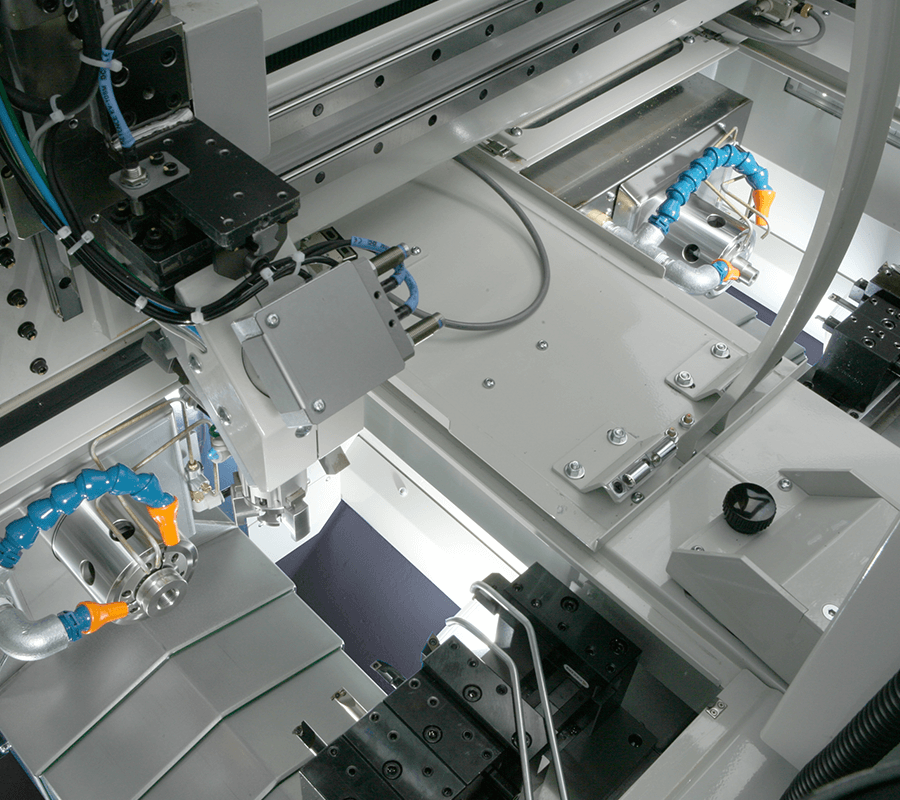

  • 可选择单臂式,双臂式的高速行架式机械手与IN/OUT工件储备器等周边装置的组合，应对各种自动化需求

型号GN-3200W
加工能力 & 夹具系统气动卡盘气动3"(4")精密卡盘
膜片式夹具气动4"
筒夹卡盘最大口径静止型 (衬垫方式)ø35mm
拉出型 (衬垫方式)ø40mm
最大加工长度50mm
主轴主轴数2
主轴马达 (15分/连续)L/R 主轴2.2 / 1.5kW
主轴旋转速度L/R 主轴80～8,000 min-1
刀具台刀具台数2
刀具台形式水平直线转塔
刀柄高度□10mm、□12mm、□16mm
开孔钻头刀柄部直径ø20mm
刀具台移动行程X1轴、X2轴180mm
Z1轴、Z2轴200mm
机床大小机床高度1,600mm
主轴中心高度875mm
所需面积 (开口×进深)1,400mm×1,477mm
机床重量 (本体)2,650kg
